Montaż kamery cofania. Jak to zrobić? Wyjaśniamy!

Dostępnych jest wiele różnych modeli i rodzajów kamer cofania. Większość z nich to proste urządzenia, choć zdarzają się też te bardziej rozbudowane i zaawansowane technologicznie. Najpopularniejsze z nich to:

• standardowa, uniwersalna kamera cofania – możliwa do instalacji w dowolnym samochodzie i miejscu, najczęściej wygląda jak miniaturowa kamera monitoringu CCTV,
• zestaw przeznaczony do instalacji na dachu – jest to bardzo dobre rozwiązanie, gdy chcesz, aby kamera obejmowała jak największy obszar za samochodem (i często także po bokach),
• kamerę zintegrowaną z ramką tablicy rejestracyjnej – czyli najwygodniejsze i najprostsze w montażu urządzenie o naprawdę wielu możliwościach,
• kamerę wbudowaną w wewnętrzne lusterko wsteczne – które zapewnia najmniejszą funkcjonalność w porównaniu do pozostałych modeli i może być traktowana np. urządzenie do monitoringu tylnych foteli.

Jak wybrać odpowiednią kamerę cofania?

Zanim podłączysz kamerę cofania, zdecyduj, który model wybierzesz do swojego auta. Poszukując odpowiedniej kamery, zwróć uwagę przede wszystkim na jakość obrazu: analogową CVBS, czy może jakość AHD. Istotna jest również czułość urządzenia, wpływająca na jakość obrazu w nocy. Uwzględnij koniecznie kompatybilność sprzętu z pojazdem. Sprawdź, czy kamera cofania pasuje do Twojego modelu samochodu, a monitor obsługuje dany standard (AHD lub CVBS). Bardzo przydatne są też dodatkowe funkcje, takie jak diody LED, czujniki zbliżeniowe albo pomocnicze linie, ułatwiające cofanie i zwiększające użyteczność sprzętu. Niezależnie od rodzaju wybranej kamery cofania, powinieneś zwrócić uwagę na jej kąt widzenia. Im będzie on większy, tym więcej zobaczysz podczas parkowania tyłem w ciasnym miejscu.

Oprócz tego będziesz potrzebował:

• zestawu wkrętaków,
• kluczy,
• ściągaczy do tapicerki,
• miernika,
• lutownicy,
• cyny i kalafonii,
• ściągacza do izolacji,
• nożyka,
• taśmy izolacyjnej,
• koszulek termokurczliwych,
• opalarki,
• szybkozłączek.

W sprzedaży możesz znaleźć kilka różnych modeli kamer, różniących się przede wszystkim sposobem montażu. Najpopularniejsze są te, które są zintegrowane z ramką na tablicę rejestracyjną.

Montaż kamerki cofania na ramce tablicy rejestracyjnej

W ich przypadku wystarczy zdemontować starą ramkę i zamienić na nowszy model z wbudowanym “okiem obiektywu”. Na końcu dokręć tablicę rejestracyjną. A gdzie zamontować kamerę cofania, jeśli chcesz, aby znajdowała się ona wyżej? Na rynku znajdziesz także modele pasujące np. do obudowy światła stop w klapie albo takie montowane na dachu.

Bez względu na to, jaki rodzaj kamery cofania wybierzesz, kolejne kroki będą w większości przypadków takie same dla wszystkich modeli. Po zamocowaniu urządzenia na pojeździe konieczne będzie połączenie go z wyświetlaczem, który znajdzie się z przodu samochodu (najczęściej na desce rozdzielczej). Wiąże się to z koniecznością poprowadzenia przewodów przez długość całego samochodu. Ze względów bezpieczeństwa muszą być one ukryte.

Przewód pozostawiony luzem mógłby w łatwy sposób zostać naruszony przez kierowcę lub któregoś z pasażerów i w efekcie rozłączony. Rozwiązania są dwa – przeciągnięcie przewodów w całości pod podsufitką lub pod wykładziną we wnętrzu samochodu. Podpowiadamy, że ta druga opcja będzie w zdecydowanej większości przypadków lepszym wyborem.

Zobacz także: Co to jest ADAS (Advanced Driver Assistance Systems) i jak działa?

Jak podłączyć kamerę cofania do światła wstecznego?

W większości przypadków kamera ma dwa wychodzące z obudowy przewody – czarny i czerwony. Pierwszy to kabel minusowy, który należy podłączyć do masy pojazdu. Natomiast drugi to tzw. plusowy, który jest zasilaniem kamery. Najlepiej podłączyć ją do plusa światła wstecznego, na którym pojawia się zasilanie, gdy kierowca wrzuci bieg wsteczny.

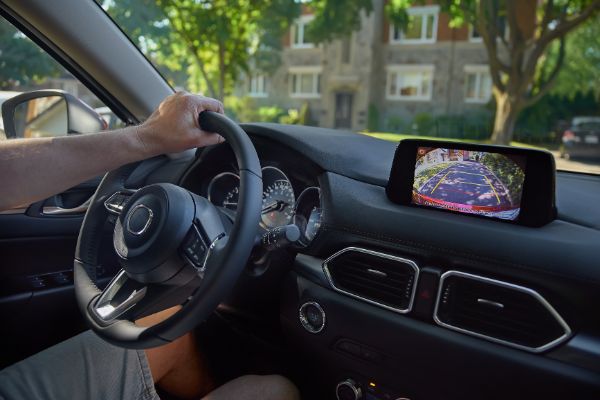

Jak podłączyć kamerę cofania do stacji multimedialnej?

Podłączenia przewodów od kamery do ekranu radia, wyświetlacza nawigacji czy osobnego monitora można dokonać na dwa sposoby – albo za pomocą pojedynczego przewodu sygnałowego video, albo przy wykorzystaniu dwóch przewodów, z których jeden przesyła obraz, a drugi wybudza stację multimedialną w momencie włączenia biegu wstecznego. Wtedy ten dodatkowy przewód podłącza się do światła cofania. Takie rozwiązanie sprawia, że monitor włącza się tylko wtedy, gdy samochód jest na wstecznym.

Weź pod uwagę, że jeżeli masz duży pojazd typu kombi lub SUV, to najprawdopodobniej będziesz potrzebował tzw. “przedłużek” do okablowania. Fabryczne przewody mogą być po prostu zbyt krótkie. W razie problemów lub wątpliwości skontaktuj się ze sprzedawcą. W niektórych przypadkach w grę może wchodzić też niestandardowy montaż – kamera cofania na tylnej szybie będzie jednak działała równie skutecznie, co ta w ramce tablicy rejestracyjnej.

Dostępne są także kamery cofania działające bezprzewodowo. W ich przypadku znika konieczność wiercenia otworów i prowadzenia okablowania przez całą długość samochodu, pomiędzy urządzeniem rejestrującym obraz a wyświetlaczem. Co więcej, niektóre modele nie mają nawet dedykowanego monitora! Jego rolę przejmuje smartfon, z którym kamera za każdym razem łączy się za pomocą Wi-Fi.

Montaż kamery cofania w wersji bezprzewodowej polega więc na instalacji kamerki w wybranym miejscu (ramka tablicy, dach samochodu itp.), podłączeniu czerwonego kabla do źródła zasilania (lampy cofania) oraz czarnego przewodu do tzw. masy pojazdu. A jeżeli w zestawie jest dedykowany wyświetlacz czy monitor – w formie mini-tabletu czy lusterka wstecznego, to najczęściej można zasilać go z gniazda zapalniczki za pomocą dołączonego do zestawu zasilacza. Komunikacja między kamerą a monitorem odbywa się bezprzewodowo.

Przeczytaj również: Czujnik martwego pola – wyjaśniamy, czym jest i jak działa!

Mało który kierowca starszego samochodu może skorzystać z ułatwienia, jakim jest kamera cofania. Montaż tego dodatku jest na szczęście obecnie tak prosty i tani, że nie ma absolutnie żadnych przeszkód, aby w taką kamerę wyposażyć kilkunasto- lub nawet kilkudziesięcioletni samochód! Jest to bowiem doskonałe rozwiązanie dla wszystkich osób, które potrzebują wsparcia podczas wrzucania biegu wstecznego oraz parkowania w ciasnych miejscach i nie tylko. Kamerka cofania zwiększa bezpieczeństwo i wygodę jazdy po wrzuceniu wstecznego biegu. Niektóre modele nie wymagają nawet podłączenia przewodów, gdyż działają bezprzewodowo.

A jeśli lubisz wyposażać swój samochód w różnego rodzaju dodatki, to sprawdź ofertę dodatkowych ubezpieczeń komunikacyjnych w LINK4, które zwiększą Twoje poczucie bezpieczeństwa na drodze. W standardzie, jako posiadacz auta powinieneś mieć OC. Ubezpieczenie samochodu tego rodzaju jest obowiązkowe dla każdego. Warto również dokupić np. Autocasco, Assistance czy NNW.

Wybierając AC w LINK4, zyskujesz szeroki zakres ochrony w formule ALL RISK. To oznacza, że LINK4 odpowie ze wszelkie zdarzenia, które mogą Cię spotkać, poza tymi wskazanymi wprost w Ogólnych Warunkach Ubezpieczenia (OWU).

W LINK4 w ramach Autocasco możesz wybrać jeden z trzech wariantów likwidacji szkody:

• WARSZTAT – naprawisz samochód w dowolnym warsztacie, poza ASO,
• ASO – dokonasz naprawy w autoryzowanej stacji obsługi (ASO),
• KOSZTORYS – rzeczoznawca sporządzi wycenę szkody, otrzymasz odszkodowanie i naprawisz samochód we własnym zakresie.

Ponadto zakres wariantów WARSZTAT i ASO możesz rozszerzyć o opcję Auto zastępcze. Dzięki temu LINK4 zapewni Ci samochód zastępczy na czas do 7 dni, gdy Twoje auto będzie wymagało naprawy powypadkowej w ramach AC.

Sprawdź kalkulator OC dostępny na naszej stronie, aby obliczyć wysokość składki. Możesz też spotkać się z agentem ubezpieczeniowym lub zadzwonić na infolinię – pod numer (22) 444 44 23.

Szczegółowe informacje o produktach, limitach i wyłączeniach, a także OWU dostępne są na stronie www.link4.pl.

Zobacz też: OC Fiat Tipo, OC Ford

Czy można samemu zamontować kamerę cofania?

Tak, można samodzielnie podłączyć kamerę cofania. Sposób montażu zależy przede wszystkim od rodzaju urządzenia. Niektóre systemy wymagają wiercenia otworów, podłączenia okablowania do przewodu masowego i kabla zasilania lampy cofania oraz poprowadzenia ich przez całe wnętrze samochodu, aż do monitora na desce rozdzielczej. Inne są z kolei instalowane bezprzewodowo. Montując urządzenie, kieruj się instrukcją obsługi.

Kto zamontuje kamerę cofania w samochodzie?

Kamerę cofania w aucie podłączy mechanik samochodowy w warsztacie. Możliwy jest też samodzielny montaż urządzenia.

Jaki jest koszt zamontowania kamery cofania?

Podłączenie kamery cofania w warsztacie to średni wydatek rzędu 200-600 złotych. Dokładna cena zależy m.in. od rodzaju urządzenia oraz zakresu prac do wykonania. Do tego należy doliczyć cenę urządzenia, która rozpoczyna się od około 150 zł (najprostsze modele) do ok. 800-900 zł (zaawansowane systemy z funkcją 360°, czujnikami i dodatkowymi funkcjami).

Jeśli zdecydujesz się samodzielnie podłączyć kamerę cofania w samochodzie, koszt obejmie tylko sam system, ewentualnie również dodatkowe elementy, takie jak okablowanie czy narzędzia konieczne do zamontowania kamery cofania.

Czy do każdego auta można zamontować kamerę cofania?

Tak, kamerę cofania można podłączyć w zasadzie w każdym aucie, bez względu na jego markę, model czy rocznik. Na rynku dostępny jest tak duży wybór urządzeń przewodowych i bezprzewodowych, że bez trudu można znaleźć wśród nich model pasujący do konkretnego samochodu.
